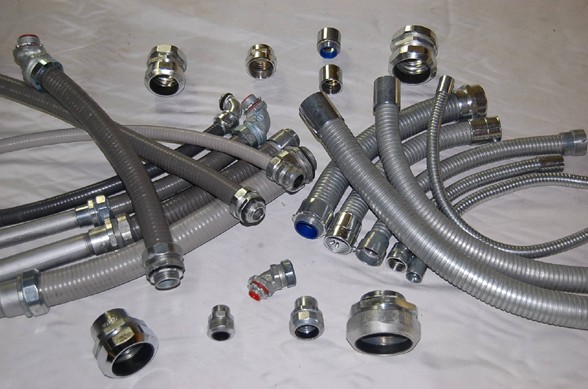

KZ-1基本型 可撓電氣導管
執行標準：符合JG/T3053-1998《可撓金屬電線保護套管》
GB/T20041.1-2005/IEC61386-1：1996《電氣安裝用導管系統第一部分：通用要求》標準的要求。
技術規范：CECS87: 96《可撓金屬電線保護管配線工程技術規范》。
設計規范：JGJ16-2008《民用建筑電氣設計規范》的要求。
產品結構：外層為熱鍍鋅鋼帶( Fezn)；里層為阻燃防腐絕緣層。
適用范圍：適用于干燥場所及埋入混凝土中的配管，如裝修吊頂、消防、照明、儀器儀表、電氣設備安裝等低壓電氣配管工程。
性能特點：可撓、耐水、防腐、阻燃、絕緣、安全。
使用優勢：
1、可撓性好、施工簡單方便。2、雙重防腐，使用壽命長。3、內層絕緣，安全可靠。4、抗震性好，屏蔽作用好。
5、材料利用率可達100%。
解釋說明：
1、使用基本型附件配管。2、阻燃防腐絕緣層無毒、無害、環保等。
KZ基本型規格表
|
型號 |
內徑 |
外徑 |
外徑公差 |
每卷長 |
每卷重量 |
對應鋼管公稱口徑 |
對應電線管公稱尺寸 |
||
|
mm |
" |
mm |
" |
||||||
|
15# |
16.0 |
19.0 |
±0.2 |
50 |
18.5 |
15 |
1/2" |
16 |
5/8" |
|
17# |
18.3 |
21.5 |
±0.2 |
50 |
24.5 |
20 |
3/4" |
19 |
3/4" |
|
24# |
24.8 |
28.8 |
±0.2 |
25 |
14.3 |
25 |
1" |
25 |
1" |
|
30# |
30.9 |
34.9 |
±0.2 |
25 |
25.5 |
32 |
1 1/4 " |
32 |
1 1/4" |
|
38# |
38.9 |
42.9 |
±0.4 |
25 |
30.6 |
40 |
1 1/2 " |
38 |
1 1/2 " |
|
50# |
50.5 |
54.9 |
±0.4 |
25 |
39.5 |
50 |
2" |
51 |
2" |
|
63# |
64.6 |
69.1 |
±0.6 |
10 |
19.5 |
65 |
2 1/2 " |
64 |
2 1/2 " |
|
76# |
77.9 |
82.9 |
±0.6 |
10 |
25.3 |
(65) |
(2 1/2)" |
76 |
3" |
|
83# |
82.6 |
88.1 |
±0.6 |
10 |
27.4 |
80 |
3" |
|
|
|
101# |
101.1 |
107.3 |
±0.6 |
10 |
17.1 |
100 |
4" |
|
|
